你是否曾经好奇过，那些炫酷的汽车是如何制造出来的呢？在汽车制造过程中，焊接是一个至关重要的环节，而焊接夹具则是这个环节的重要工具。今天，桃花视频在线观看免费大全就来聊聊汽车焊接夹具及其种类。汽车焊接夹具就是在汽车焊接过程中，用于固定和定位工件，以保证焊接质量和精度的装置。它们能够确保工件在焊接过程中保持稳定，从而提高生产效率和产品质量。
一、汽车焊接夹具的主要种类
汽车焊接夹具根据功能、用途和结构特点可分为以下几类，其设计需兼顾定位精度、夹紧可靠性和工艺适配性：
1.按用途分类
装配用夹具：用于将多个零件初步定位并点焊固定，确保几何形状符合设计要求。例如车门铰链装配夹具，需保证螺栓孔位对齐精度。
焊接用夹具：用于完成全部焊缝焊接，重点防止热变形。如车身底板焊接夹具需配置冷却系统以应对高热量输入。
装焊一体化夹具：兼具装配与焊接功能，适用于大型总成（如白车身总成），通过模块化设计实现多工序集成。
2.按结构形式分类
刚性夹具：采用固定式定位销和支撑块，适用于大批量标准化生产（如车门总成焊接），精度可达±0.3mm。

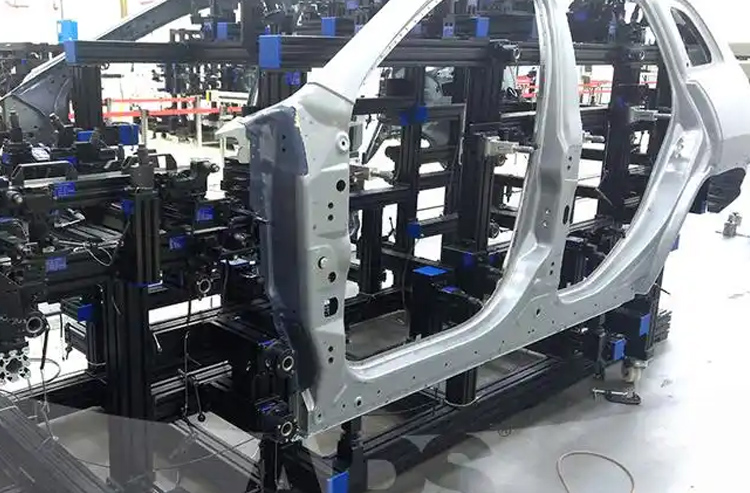

柔性夹具：通过可调模块（如滑轨、快换定位块）适应多车型生产，如混线生产的车身侧围夹具。

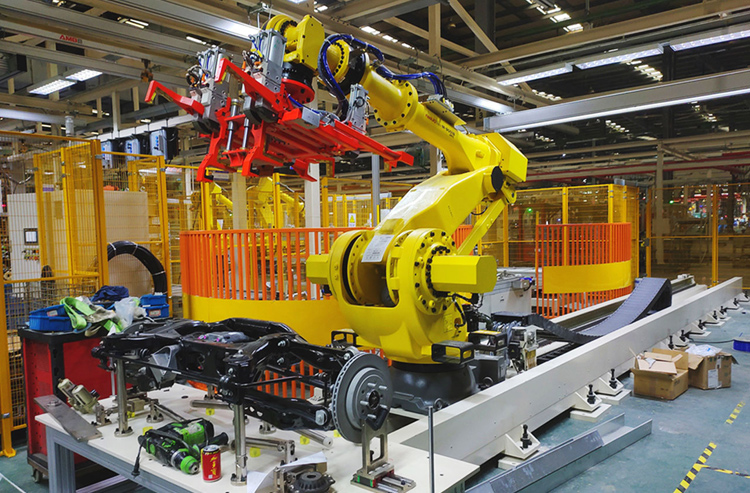

机器人协同夹具：集成传感器和自动定位系统，配合焊接机器人实现高精度路径引导（误差≤0.1mm）。
3.按工艺阶段分类
合件夹具：用于小部件焊接（如车门内板加强梁），要求轻量化设计以方便搬运。
分总成夹具：如车身地板总成夹具，需具备反变形设计以抵消焊接应力。
总成夹具：如白车身总拼夹具，采用多点液压夹紧系统，确保整车尺寸公差≤1.5mm。
二、汽车焊接夹具使用注意事项
汽车焊接夹具的合理使用直接影响焊接质量与生产效率，需重点关注以下环节：
1.使用前的检查与调试
定位校准：用激光校准工具或三坐标测量仪验证定位销和基准面精度，确保误差≤0.5mm。
夹紧力测试：气动/液压夹具需调节压力阀（薄板件建议≤2MPa），手动夹具应均匀施力，防止工件变形。
安全防护：检查气路密封性（肥皂水检测漏气）、电气绝缘性，确保紧急停止按钮功能正常。
2.操作过程中的关键控制点
分步夹紧策略：先固定主定位点（如孔位基准），再锁紧辅助夹爪，避免因应力集中导致偏移。
热管理措施：对长焊缝或高热量工艺，采用间歇焊接或预置反变形量（如0.5°~1°倾斜角），并加装水冷通道（流量≥5L/min）。
防飞溅处理：在夹具接触面喷涂硅基防溅剂，或贴耐高温陶瓷纤维胶带，减少焊渣附着。
3.维护与故障处理
日常维护：每日清理焊渣（铜刷或铲刀），每周润滑导轨（高温锂基脂），每月检查定位销磨损（超0.03mm需更换）。
热变形修复：若夹具受热弯曲，可更换耐热钢（如310S不锈钢）或增加散热鳍片。
系统性诊断：出现复合故障时，分模块测试气路压力、运动自由度，对比CMK设备能力指数（若<1.33需大修）。
三、典型案例分析
1.车门焊接夹具失效
问题：车门铰链孔位偏移超差。
原因：定位销磨损（直径减少0.05mm）导致基准失效。
解决方案：更换硬质合金定位销，并增加每周三坐标检测频率。
2.车身总成夹具热变形
问题：焊接后车身对角线误差超1.2mm。
原因：夹具基板受热软化（碳钢耐温不足300℃）。
解决方案：基板材料升级为铸钢，集成水冷管道。
结语
汽车焊接夹具的合理选型与规范使用是提升车身制造精度的核心。用户需根据生产规模（大批量选专用夹具，小批量选模块化夹具）、材料特性（铝合金需防热传导设计）和工艺需求（如激光焊需更高定位精度）综合决策。同时，建立预防性维护体系（如《夹具点检表》记录压力、磨损数据）可降低40%以上故障率。随着智能化发展，集成IoT传感器和数字孪生技术的夹具将成为主流，进一步推动汽车制造的精度与效率升级。
|
